6500kva μετασχηματιστής από αιποξυγόνες ρητίνες

6500kva Μετασχηματιστής ρητίνης εποξειδίου χυτού πηνίου ξηρού τύπου 33000V σε 900V AS60076

6500kva Μετασχηματιστής ρητίνης εποξειδίου χυτού πηνίου ξηρού τύπου 33000V σε 900V AS60076 Πρότυπα AS3000

Ο μετασχηματιστής ρητίνης χυτού ξηρού τύπου 6.500 kVA της Winley είναι σχεδιασμένος για αξιόπιστη διανομή ισχύος χαμηλής συντήρησης σε εσωτερικές εγκαταστάσεις εμπορικών, βιομηχανικών και κοινής ωφέλειας. Σχεδιασμένος και κατασκευασμένος σύμφωνα με τα πρότυπα AS 60076 και AS 3000, αυτός ο μετασχηματιστής παρέχει ισχυρή απόδοση, εξαιρετική διηλεκτρική ασφάλεια και χαμηλή αρμονική παραμόρφωση για κρίσιμα συστήματα όπου η πυρασφάλεια, το συμπαγές αποτύπωμα και η περιβαλλοντική φιλικότητα αποτελούν προτεραιότητες.

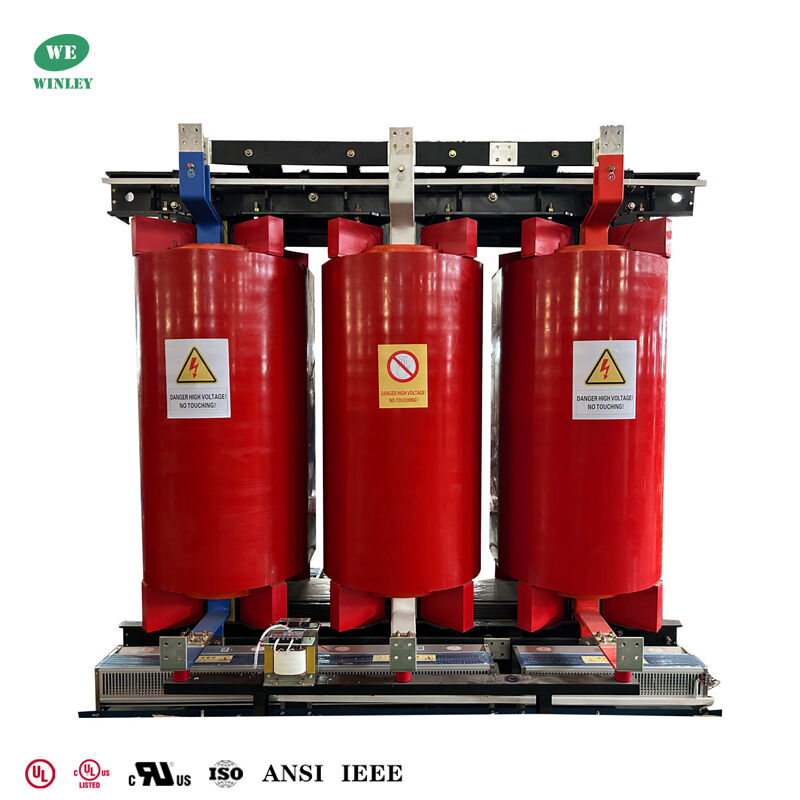

Φωτογραφίες προϊόντος


Κύρια δεδομένα


Τεχνικά σχέδια

Κατασκευασμένο σύμφωνα με τα AS/NZS 60076 και καλωδίωση σύμφωνα με τα AS/NZS 3000 για διασφάλιση της κανονιστικής συμμόρφωσης, της ασφάλειας και της διαλειτουργικότητας με τα αυστραλιανά/Νεοζηλανδικά συστήματα ισχύος.


Τυπικά χαρακτηριστικά

• Ανεμιστήρες ψύξης για λειτουργία AN/AF για διατήρηση των θερμικών περιθωρίων υπό υψηλότερο φορτίο ή αυξημένες θερμοκρασίες περιβάλλοντος.
• Παρακολούθηση θερμοκρασίας: Εννέα αισθητήρες PT100 στην περιέλιξη χαμηλής τάσης συν μια συσκευή θερμοκρασίας αντίστασης για διεξοδική θερμική επίβλεψη και ενσωμάτωση με συστήματα προστασίας/ελέγχου.
• Καλωδίωση και αναγνώριση: Όλη η καλωδίωση και τα υλικά θερμοσυρρίκνωσης εγκαθίστανται σύμφωνα με τα AS/NZS 3000. Η αναγνώριση φάσης ακολουθεί τον χρωματικό κώδικα — Φάση A (a): κόκκινο, Φάση B (b): λευκό, Φάση C (c): μπλε.

Οι μετασχηματιστές έχουν τα ακόλουθα χαρακτηριστικά:

• Οι περιελίξεις έχουν υψηλή μηχανική αντοχή και καμία μερική εκκένωση.
• Η εποξειδική ρητίνη και τα μονωτικά υλικά που χρησιμοποιούνται για τις περιελίξεις είναι μη εύφλεκτα, δεν θα καούν από ηλεκτρικό τόξο και δεν θα εκπέμπονται τοξικά αέρια όταν καεί η ρητίνη.
• Περιβαλλοντική προσαρμοστικότητα με περιελίξεις που δεν θα απορροφήσουν υγρασία και μια ειδική αντιδιαβρωτική προστατευτική επίστρωση που σφραγίζει τον πυρήνα και το πλαίσιο.
• Λειτουργεί υπό εκατό τοις εκατό σχετική υγρασία και άλλες σοβαρές περιβαλλοντικές συνθήκες.
• Δυνατότητα ενεργοποίησης της συσκευής χωρίς προ-στέγνωμα ή μεγάλες περιόδους διακοπών λειτουργίας.
• Εξαιρετική αντοχή σε βραχυκύκλωμα και κρουστική τάση.
• Ψύχεται φυσικά με αέρα (AN) και εξαναγκασμένη ψύξη αέρα (AF) παρέχεται ως επιλογή για τη βελτίωση της ικανότητας υπερφόρτωσης.
• Μικρότερες διαστάσεις, μικρότερο βάρος και εξοικονόμηση χώρου.
• Δεν απαιτούνται λάκκοι αποστράγγισης λαδιού και συσκευές πυρόσβεσης για τη λειτουργία.

Διαδικασία παραγωγής

Περιέλιξη υψηλής τάσης εφαρμόζει χύτευση κενού ρητίνης εποξειδίου επένδυσης η οποία, σε υψηλό επίπεδο, μειώνει την ικανότητα μερικής εκκένωσης και αυξάνει την ηλεκτρική αντοχή των πηνίων. Το εσωτερικό και το εξωτερικό της περιέλιξης είναι κατασκευασμένα με πλέγμα υαλοβάμβακα που ενισχύει τη μηχανική ανθεκτικότητα και βελτιώνει την αντοχή σε βραχυκυκλώματα και διασφαλίζει ότι τα πηνία δεν θα σπάσουν ποτέ.


Περιέλιξη χαμηλής τάσης εφαρμόζει τη δομή που είναι τυλιγμένη με φύλλο χαλκού, η οποία λύνει το πρόβλημα ότι ο άξονας θα δείχνει στη γωνία έλικας όταν τυλίγεται και κάνει την αμπεροστροφή της περιέλιξης να κατανέμεται ομοιόμορφα. Εν τω μεταξύ, τα πηνία εφαρμόζουν αξονικό ανεμιστήρα που βελτιώνει τη διασπορά θερμότητας. Μεταξύ των στρώσεων περιέλιξης, εφαρμόζει ύφασμα προκαταρκτικής εμβάπτισης DMD εποξειδίου και το κάνει ολική στερεοποίηση για
