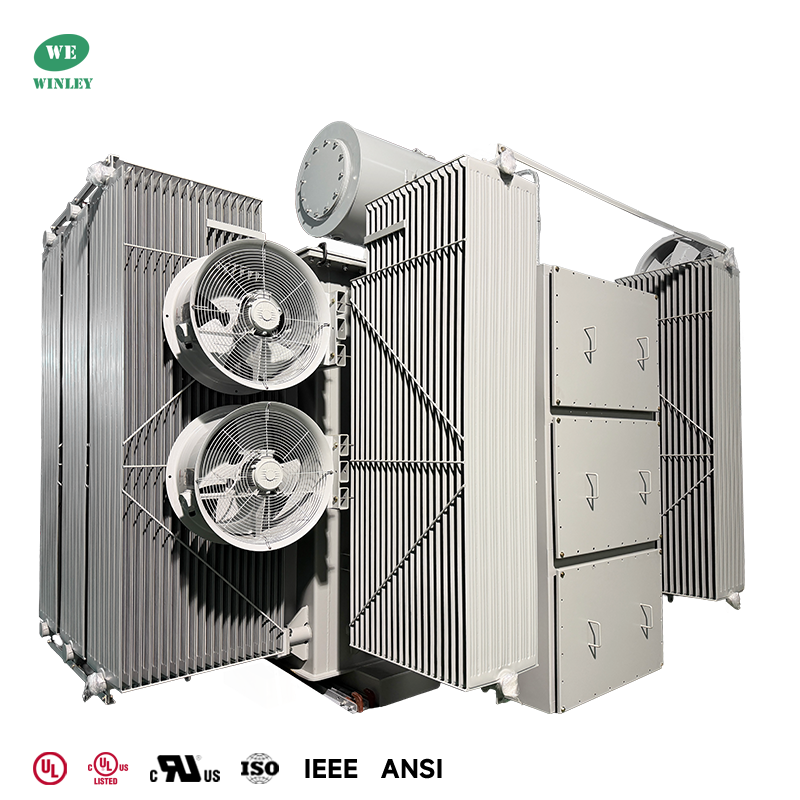

Transformador de subestación de 34MVA y 11kV para grandes subestaciones industriales
| Nombre De La Marca: | WINLEY |
| Número De Modelo: | S-34000/11 |
| Cuota De Producción: | 1 unidad |
| Precio: | USD 400,000–800,000 / Unit |
| Detalles Del Embalaje: | caja de madera contrachapada |
| Condiciones De Pago: | T/T |
Transformador de subestación de 34MVA de acero inoxidable de 11KV
,Transformador de potencia de 11 KV NEMA 4X
,Transformador de subestación estándar ANSI IEEE de 34MVA
Transformadores de subestaciones de 11 kV de 34 MVA para subestaciones industriales grandes
Winley proporciona este transformador de subestación de 34MVA para sistemas grandes de 11kV que requieren un Delta primario y un 11kVY/6.351kV secundario con conexión a tierra.Proporciona 26MVA con refrigeración natural y alcanza los 34MVA con refrigeración por aire forzado, dando al sistema una capacidad de transformador adicional cuando aumenta la demanda de carga.
Para las subestaciones exteriores, el transformador está destinado a funcionar entre -40 °C y +40 °C.El tanque de acero inoxidable 304 y los componentes estructurales ayudan a abordar la exposición a la corrosión durante el servicio al aire libre a largo plazo, mientras que el compartimento de cableado NEMA4X protege las conexiones de cables y el cableado de control de la lluvia y la humedad.Un revestimiento epoxi resistente a los rayos UV protege contra la exposición prolongada al sol y al clima.
| Especificación | Datos obtenidos | Especificación | Datos obtenidos |
|---|---|---|---|
| Tipo de transformador | Transformador de potencia de subestación de tipo conservador | Modelo | S-34000/11 |
| Fase | Tres fases | Grupo de vectores | Dinámica |
| Capacidad | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | Frecuencia | 50 Hz |
| Voltagem primaria | 11 kV Delta | Voltagem secundaria | 11 kVY/6.351 kV Wye en tierra |
| Clase de tensión primaria | Clase de 15 kV | Clase de tensión secundaria | Clase de 15 kV |
| BIL primario | 95 kV | BIL secundario | 95 kV |
| Aumento de la temperatura | 55/65°C | Calificación de aislamiento | Clase A |
| Materiales de enrollamiento | Cubiertas | Materiales básicos | Acero de silicio orientado al grano |
| Especificación | Datos obtenidos | Especificación | Datos obtenidos |
|---|---|---|---|
| Refrigerador | El nombre de la empresa | Refrigeración por aire forzado | Incluido |
| Fluido aislante | Ester natural vegetal biodegradable, sin PCB | Las dimensiones | 196*149*169 pulgadas |
| Peso total lleno | 94,800 libras | Rango del ambiente | -40 °C a +40 °C |
| Alturas | 1000 metros | Material del tanque | Acero inoxidable 304 |
| Materiales básicos | Acero inoxidable 304 | Compartimiento de cableado | NEMA4X, acero inoxidable 304 |
| Punto de ensayo | Unidad C1 | Unidad C2 |
|---|---|---|
| No pérdida de carga | 17472W | 20863W |
| Corriente sin carga | 0.11% | 0.10% |
| Pérdida de carga a 85 °C | 132012W | 131223W |
| Impedancia de cortocircuito | 5.70% | 5.69% |
| Resistencia a la tensión inducida | Aprobado | Aprobado |
| Resiste una fuente separada | Aprobado | Aprobado |
| Integridad de la presión | 0.015MPa durante 12h, sin fugas | 0.015MPa durante 12h, sin fugas |
- Ver el[Caso del proyecto de transformador de subestación de 34MVA]para más detalles de fabricación, pruebas y proyectos.
Configuración de 11 kV delta a tierra
El Delta primario de 11 kV alimenta un secundario de 11 kVY/6.351 kV con conexión neutra, proporcionando la disposición secundaria requerida para los sistemas de 11 kV que necesitan un neutro conectado a tierra.
El sistema de refrigeración KNAN / KNAF de 26MVA
El transformador proporciona 26 MVA con refrigeración natural y aumenta la capacidad disponible a 34 MVA cuando se opera con refrigeración por aire forzado, lo que permite una mayor carga del transformador cuando aumenta la demanda del sistema.
304 Construcción de acero inoxidable para exposición a la corrosión en exteriores
El tanque y la base utilizan acero inoxidable 304 para hacer frente a la exposición a largo plazo a la humedad y condiciones exteriores corrosivas,mientras que el revestimiento epoxi resistente a la intemperie y a los rayos UV añade protección contra la exposición prolongada al sol y a las condiciones climáticas.
NEMA4X Compartimiento de cableado de acero inoxidable
El compartimento de cableado de acero inoxidable NEMA4X protege las terminaciones de los cables y el cableado de control de la lluvia, la humedad y la exposición al clima exterior.
-40°C a +40°C Rango de funcionamiento al aire libre
El rango de funcionamiento confirmado permite que las subestaciones estén expuestas a temperaturas severas en invierno, lo que permite especificar el transformador para condiciones de instalación al aire libre frías.
Fluido natural de éster biodegradable con alto punto de incendio
Los fluidos aislantes biodegradables de éster natural no PCB abordan proyectos que especifican medios aislantes de alto punto de incendio junto con requisitos ambientales para la selección de fluidos de transformadores.
Señales de vigilancia y protección a distancia
Las funciones de nivel de aceite, temperatura, presión y relé de gas proporcionan señales de alarma o de arranque remotas que pueden conectarse al sistema de control central.que permite controlar las condiciones de funcionamiento clave del transformador fuera de la unidad.
Terminaciones de cables NEMA H-Spade
Las terminales HV y LV NEMA H-Spade utilizan una entrada de cable superior cerrada por la garganta, proporcionando un arreglo de conexión definido para los cables de alimentación entrantes y salientes.
Panel de control auxiliar con bloque terminal
El panel de control auxiliar dedicado lleva el monitoreo, la alarma y el cableado de control a los bloques terminales, proporcionando una interfaz clara para la conexión con el sistema de control del sitio.
Relieve de presión y protección contra gases
Una válvula de alivio de presión, el control de presión/vacío y la protección contra gases/Buchholz proporcionan funciones de alarma, arranque y alivio de presión dedicadas para condiciones internas anormales.
Calentadores de espacio HV y LV
Los calentadores de espacio instalados en las zonas de terminación primaria y secundaria de los cables ayudan a combatir la condensación dentro de los compartimentos de conexión eléctrica durante condiciones frías o húmedas.
| Especificación | Opciones disponibles |
|---|---|
| Válvulas de alta tensión (kV) | 4.16 / 12.47 / 13.2 / 13.8 / 24.94 / 34.5 o otros |
| Bajo voltaje (V) | 208/120 / 480/277 / 600 / 12.470 / 13.200 / 13.800 o otros |
| Símbolo de conexión | Dyn1 / Ynyn0 / Dyn11 / Dd0 / Ynd11 u otros |
| Impedancia de cortocircuito (%) | 2.7 / 3.1 / 4.35 / 5.75 / 6.0 |
| Capacidad nominal (kVA) | Pérdida sin carga (W) | Pérdida de carga (W) | Dimensiones W * H * D (mm) | Peso (kg) |
|---|---|---|---|---|
| 800 | 980 | 9,350 | 1,060 * 1.500 * 1,780 | 2,050 |
| 1,000 | 1,160 | 11,500 | 1,085 * 1,570 * 1,800 | 2,450 |
| 1,250 | 1,380 | 13,900 | 1,160 * 1,610 * 1,890 | 2,900 |
| 1,600 | 1,660 | 16,600 | 1,190 * 1,630 * 1,950 | 3,400 |
| 2,000 | 2,030 | 18,300 | 1,260 * 1,700 * 2,090 | 4,100 |
| 2,500 | 2,450 | 19,600 | 1,150 * 2,150 * 2,250 | 4,750 |
| 3,000 | 3,240 | 26,500 | 1,900 * 2,600 * 2,150 | 6,500 |
| 5,000 | 4,500 | 27,000 | 2,500 * 2,210 * 3,180 | 9,500 |
| 7,500 | 7,200 | 32,000 | 3,660 * 3,100 * 5,100 | 13,600 |
| 10,000 | 8,500 | 35,500 | 3,830 * 2,640 * 2,216 | 15,800 |
-
Subestaciones industriales grandes de 11 kV
Adecuado para grandes instalaciones industriales donde una subestación de 11 kV suministra cargas de proceso continuas y el sistema aguas abajo requiere una fuente conectada a tierra.
-
Sistemas eléctricos de alta capacidad de 11 kV
La clasificación KNAN/KNAF de 26/34MVA es compatible con las instalaciones en las que la refrigeración natural cubre una capacidad de funcionamiento y se requiere refrigeración por aire forzado cuando aumenta la carga del transformador.
-
Subestaciones al aire libre frías y húmedas
La capacidad de funcionamiento a -40 °C, la construcción en acero inoxidable y el compartimento de cableado NEMA4X se dirigen a las instalaciones expuestas al aire libre a condiciones climáticas invernales severas, humedad y corrosión.
- Cumple o excede las calificaciones de eficiencia de la CSA
- Se ajusta a la norma ANSI/IEEE C57.12.131
- Se ajusta a la norma ANSI/IEEE C57.12.00
- Se ajusta a la norma ANSI/IEEE C57 12.28
- Se ajusta a la norma ANSI/IEEE C57 12.29
- Se ajusta a la norma ANSI/IEEE C57 12.34
- Se ajusta a la norma ANSI/IEEE C57 12.35
- Se ajusta a la norma ANSI/IEEE C57.12.70
- Se ajusta a la norma ANSI/IEEE C57.12.110
- Se ajusta a la norma ANSI/IEEE C37.47
- Se ajusta a la norma ANSI/IEEE C62.11
- Se ajusta a la norma ANSI/IEEE C62.22
- Se ajusta a la norma ANSI / IEEE 386
- Se ajusta a la norma ANSI/IEEE C2
- Se ajusta a la norma ANSI Z535.4
- Cumple con la norma ASTM D6871
- Cumple con la norma ASTM D3487
- Cumple con el 10 CFR Parte 431
- Se ajusta a la NEMA 260-1996
- Se ajusta a la norma CSA C802-3
- Se cumple con la norma CSA C2.1-06
- Cumple con la norma CSA C50
- Cumple con la norma CSA C88
- Cumple con la norma CSA C88.1
- Cumple con la norma CSA C88-16
- Cumple con las normas CSA C227.4 y C227.5
- Cumple con la norma CSA C802.1
Transformadores de subestaciones de 5 ̊8 MVA
- Transformador de potencia de subestación sumergido en aceite de tres fases de 5000kVA 33kV/13.8kV Normas ANSI IEEE
- Transformador de potencia de subestación trifásica de 6300 kVA de 66 kV a 11 kV OLTC para servicios públicos
- 8000kVA 34.5kV/480V Transformador de energía de subestación de tres fases ONAN Immersos en aceite Normas ANSI IEEE
Transformadores de subestaciones de 10 ∼ 15 MVA
- Transformador de subestación de tres fases de 10 MVA
- Transformador de potencia de subestación sumergida en aceite de 10/11.2/12.5/14 MVA de capacidad múltiple de múltiples voltajes 12470V a 2400D 4160Y/2400V Normas ONAN/ONAF ANSI/IEEE
- Transformador de refrigeración por aceite 10000kVA 11kV a 33kV Transformador Step Up
Transformadores de subestaciones de 20 ∼ 40 MVA
- Transformador de potencia de tres fases lleno de aceite de la serie 121KV 20000KVA
- Transformador sumergido en aceite de alta tensión de tres fases de 110 kV 25000 kVA
- Transformador conservador de subestación de servicios públicos de 40MVA de 44 kV a 34.5 kV sumergido en aceite Normas ONAN CSA
R: Winley proporciona plazos de entrega claros basados en la capacidad después de la aprobación técnica: 8-10 semanas para transformadores inferiores a 10 MVA, 10-12 semanas para transformadores de 10-40 MVA,y 18-20 semanas para transformadores de 40-100 MVATambién proporcionamos un programa de producción detallado y fotos de fabricación en tiempo real para ayudar a rastrear el progreso.Proporcionamos un programa de producción detallado y fotos de fabricación en tiempo real para ayudar a rastrear el progreso.
R: Ofrecemos un MOQ flexible de solo 1 unidad. Las consultas completas se citan dentro de 1-3 días con soporte 24/7. Aprovechando nuestra amplia experiencia en América del Norte en energía renovable,centros de datos y grandes proyectos industriales, garantizamos soluciones muy rentables y fiables.
R: Sí, aceptamos OEM y ODM. Winley proporciona servicios para transformadores de potencia de subestaciones hasta 100MVA, con sistemas HV hasta 145kV. Podemos personalizar los parámetros eléctricos, estructura, fluido,Protección, interruptores, medidores, tanque y pintura según los dibujos del cliente, con la capacidad de integrar componentes de marcas como Qualitrol, Eaton Cooper y MR.
R: Sí. Los transformadores de subestaciones Winley se diseñan y fabrican de acuerdo estricto con ANSI/IEEE, CSA, NEMA, las normas ASTM pertinentes e IEC 60076.Traemos un historial probado en los Estados Unidos y Canadá, apoyando aplicaciones críticas en la fabricación industrial, las energías renovables y la distribución de energía en una gama de requisitos de capacidad y voltaje.
R: Ofrecemos un paquete completo de conformidad: dibujos de homologación, hojas de datos, dibujos de placas de identificación, informes de ensayos de rutina, manuales de instalación y manuales de accesorios.También apoyamos su proyecto con apoyo de documentación de por vida.
A: Winley garantiza la calidad a través de una estricta gestión de procesos ISO 9001 con una supervisión dedicada de QC. Antes de la entrega, cada unidad se somete a pruebas de rutina completas, incluida la resistencia a la bobina,Ratio de vueltasTambién apoyamos totalmente las pruebas de aceptación de fábrica (FAT) e inspecciones de terceros (SGS).
R: Sí. Winley Electric proporciona soluciones de transporte personalizadas y totalmente controlables para proyectos de transformadores a gran escala para garantizar el despacho de aduanas conforme y la entrega sin daños.Ayudamos activamente a verificar factores logísticos críticos, incluidas las dimensiones de embarque, el peso total, las condiciones de descarga, la accesibilidad al emplazamiento y los requisitos de elevación/armadura.
A: 24 meses desde B / L. Durante el período de garantía, si hay algún problema de accesorio, simplemente proporcione fotos del accesorio dañado, luego le proporcionaremos servicio gratuito.Según el número de productos, le proporcionaremos accesorios fácilmente dañados de forma gratuita. También podemos proporcionarle soporte técnico si lo necesita.
