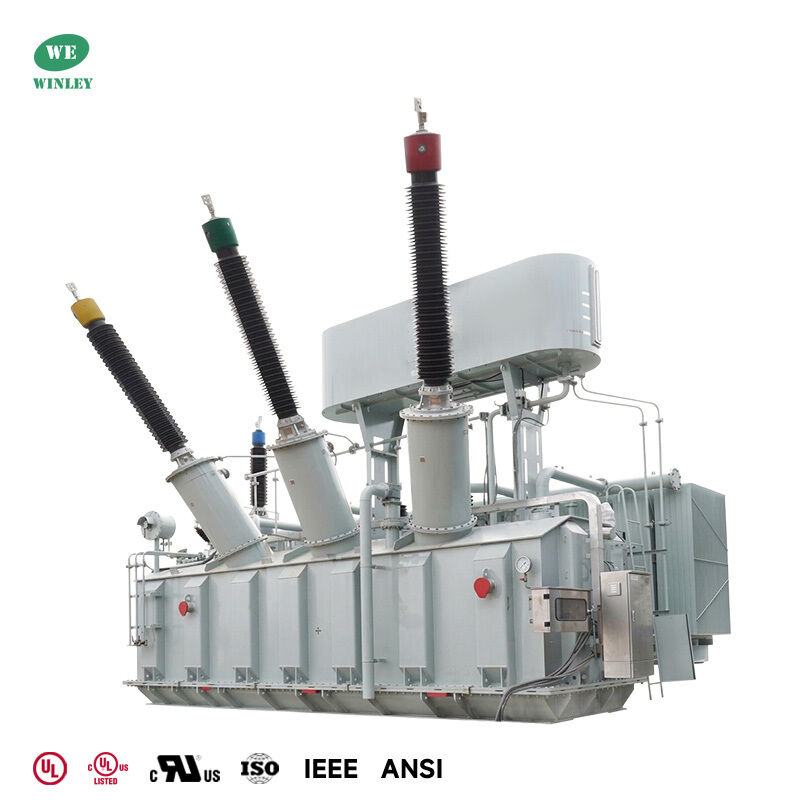

230/69kV ইউটিলিটি সাবস্টেশনের জন্য 225MVA থ্রি উইন্ডিং পাওয়ার ট্রান্সফরমার

230/69kV ইউটিলিটি সাবস্টেশনের জন্য 225MVA থ্রি উইন্ডিং পাওয়ার ট্রান্সফরমার

গ্রিড সম্প্রসারণ, প্রধান ট্রান্সফরমার প্রতিস্থাপন, এবং ভারী শিল্প বিদ্যুৎ সরবরাহের জন্য ডিজাইন করা, Winley 225MVA 230kV পাওয়ার ট্রান্সফরমার উচ্চ-ভোল্টেজ গ্রহণকারী স্টেশন এবং শিল্প সাবস্টেশনগুলির জন্য নির্ভরযোগ্য ভোল্টেজ রূপান্তর প্রদান করে।

মূল প্রযুক্তিগত বৈশিষ্ট্য:

• উইন্ডিং কনফিগারেশন:230kV থেকে 69kV পর্যন্ত ধাপ নিচে, জটিল সাবস্টেশনের প্রয়োজনীয়তা অনুসারে একটি 13.8kV ডেল্টা টারশিয়ারি উইন্ডিং সমন্বিত।

• শীতলকরণ এবং ক্ষমতা:একটি দ্বি-পর্যায় ফোর্সড-এয়ার কুলিং সিস্টেম দিয়ে সজ্জিত, প্রাকৃতিক কুলিং (ONAN) এর অধীনে 150MVA এবং চূড়ান্ত জোরপূর্বক-এয়ার পর্যায়ে 225MVA পর্যন্ত অপারেশন সক্ষম করে।

• মূল এবং নির্মাণ:কপার উইন্ডিং, শস্য-ভিত্তিক সিলিকন ইস্পাত কোর এবং একটি সংরক্ষক-টাইপ তেল সংরক্ষণ ব্যবস্থা দিয়ে নির্মিত।

• রক্ষণাবেক্ষণ এবং অ্যাক্সেস:রুটিন সার্ভিসিং সহজতর করার জন্য আইসোলেশন ভালভ সহ অপসারণযোগ্য রেডিয়েটার অন্তর্ভুক্ত।

• পর্যবেক্ষণ এবং সুরক্ষা:মেসকো তাপমাত্রা সূচক, কোয়ালিট্রোল চাপ সুরক্ষা ডিভাইস এবং এসইএল নিয়ন্ত্রণ সরঞ্জাম ব্যবহার করে মানক প্রতিরক্ষামূলক এবং পর্যবেক্ষণ যন্ত্রের সাথে একীভূত।

Winley 450MVA পর্যন্ত রেটিং সহ 220kV এবং 230kV সিস্টেমের জন্য কাস্টম পাওয়ার ট্রান্সফরমার ডিজাইন ও তৈরি করে। ভোল্টেজ অনুপাত, ঘুরানোর ব্যবস্থা, প্রতিবন্ধকতা, কুলিং ক্লাস এবং কন্ট্রোল ইন্টারফেসের মতো পরামিতিগুলিকে প্রজেক্ট স্পেসিফিকেশনের জন্য ইঞ্জিনিয়ার করা যেতে পারে। প্রতিটি ইউনিট প্রজেক্ট ডেলিভারি সমর্থন করার জন্য দেওয়া সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন সহ কঠোর ফ্যাক্টরি অ্যাকসেপ্টেন্স টেস্টিং (FAT) এর মধ্য দিয়ে যায়।

1. উচ্চ-ভোল্টেজ বুশিং এবং নিরোধক কর্মক্ষমতা

1045kV BIL রেট দেওয়া 245kV-শ্রেণীর প্রাথমিক বুশিং এবং 350kV BIL রেট দেওয়া 72.5kV-শ্রেণীর সেকেন্ডারি বুশিং দিয়ে সজ্জিত। চীনামাটির বাসন তেল-ভরা কনডেন্সার বুশিংগুলিতে পাওয়ার ফ্যাক্টর পরীক্ষা এবং অবস্থা পর্যবেক্ষণের জন্য টেস্ট ট্যাপ অন্তর্ভুক্ত রয়েছে।

2. পাঁচ-পজিশন ভোল্টেজ সামঞ্জস্য

উচ্চ-ভোল্টেজ ওয়াইন্ডিংটিতে একটি ±2×2.5% সমন্বয় পরিসীমা সহ একটি পাঁচ-পজিশনের ডি-এনার্জাইজড ট্যাপ চেঞ্জার রয়েছে, যা ট্রান্সফরমারটি ডি-এনার্জাইজ করা অবস্থায় ভোল্টেজের অনুপাতকে নির্দিষ্ট সরবরাহের অবস্থার সাথে মেলাতে দেয়।

3. ব্যাপক সুরক্ষা এবং পরিমাপ

বুশিং কারেন্ট ট্রান্সফরমারগুলি সুরক্ষা এবং মিটারিং সংকেত প্রদান করে, যখন প্রাথমিক এবং মাধ্যমিক দিকে স্টেশন-শ্রেণির সার্জ অ্যারেস্টারগুলি ওভারভোল্টেজ সুরক্ষা প্রদান করে। কোয়ালিট্রল চাপ সুরক্ষা ডিভাইস এবং একটি বুচহোলজ রিলে ট্রান্সফরমার ত্রুটি সনাক্তকরণ এবং সুরক্ষা সমর্থন করে।

4. সাবস্টেশন মনিটরিং ইন্টিগ্রেশন

নির্দিষ্ট SEL-2414 ট্রান্সফরমার মনিটর এবং SEL-2725S ইথারনেট সুইচ সমর্থন পর্যবেক্ষণ এবং নিয়ন্ত্রণ সিস্টেম একীকরণ. তাপমাত্রা, তেল-স্তর, এবং চাপ সুরক্ষা ডিভাইসগুলি অপারেশনাল তত্ত্বাবধানের জন্য অ্যালার্ম সংকেত প্রদান করে।

5. রক্ষণাবেক্ষণ-বান্ধব কুলিং এবং তেল সিস্টেম

সংরক্ষক-টাইপ তেল সংরক্ষণ ব্যবস্থায় একটি সিলিকা জেল শ্বাস এবং তেল-স্তরের পর্যবেক্ষণ অন্তর্ভুক্ত রয়েছে। তেলের স্যাম্পলিং এবং ড্রেন প্রভিশন সহ পৃথক পৃথক ভালভ সহ বিনিময়যোগ্য ইস্পাত রেডিয়েটরগুলি রুটিন পরিদর্শন এবং রক্ষণাবেক্ষণের সুবিধা দেয়।

6. আউটডোর নির্মাণ এবং ইনস্টলেশন অ্যাক্সেস

−10°C থেকে +45°C পর্যন্ত আউটডোর অপারেশনের জন্য ডিজাইন করা হয়েছে, ট্রান্সফরমারটিতে আবহাওয়ারোধী, UV-প্রতিরোধী ইপোক্সি আবরণ এবং একটি NEMA 4X ওয়্যারিং কম্পার্টমেন্ট রয়েছে। লিফটিং লগ, জ্যাকিং প্রভিশন এবং রোলার বা স্কিডিং সাপোর্ট অন-সাইট হ্যান্ডলিং এবং ইনস্টলেশনের জন্য উপযুক্ত একটি বেস।

1. ইউটিলিটি রিসিভিং সাবস্টেশন

230kV-থেকে-69kV ভোল্টেজ ট্রান্সফরমেশন, সাপোর্টিং পাওয়ার ট্রান্সমিশন, আঞ্চলিক ডিস্ট্রিবিউশন নেটওয়ার্ক এবং গ্রিডের ক্ষমতা সম্প্রসারণের জন্য ইউটিলিটি সাবস্টেশনের জন্য ডিজাইন করা হয়েছে।

2. বড় শিল্প বিদ্যুৎ সরবরাহ

ইস্পাত প্ল্যান্ট, পেট্রোকেমিক্যাল সুবিধা, মাইনিং অপারেশন, এবং উল্লেখযোগ্য বিদ্যুতের চাহিদা সহ অন্যান্য বড় শিল্প কমপ্লেক্স পরিবেশনকারী উচ্চ-ভোল্টেজ গ্রহণকারী সাবস্টেশনগুলির জন্য উপযুক্ত।

3. সাবস্টেশন সম্প্রসারণ এবং ট্রান্সফরমার প্রতিস্থাপন

সাবস্টেশন আপগ্রেড এবং প্রধান ট্রান্সফরমার প্রতিস্থাপন প্রকল্পগুলিকে সমর্থন করে, কাস্টমাইজযোগ্য ভোল্টেজ অনুপাত, উইন্ডিং কনফিগারেশন, সুরক্ষা সিস্টেম এবং প্রকল্পের প্রয়োজনীয়তা পূরণের জন্য ইনস্টলেশন ইন্টারফেস সহ।

20-40MVA সাবস্টেশন ট্রান্সফরমার

• তিন ফেজ তেল ভর্তি পাওয়ার ট্রান্সফরমার 121KV সিরিজ 20000KVA
• 40MVA ইউটিলিটি সাবস্টেশন কনজারভেটর ট্রান্সফরমার 44kV থেকে 34.5kV তেল নিমজ্জিত ONAN CSA মান
• গ্রিড সাবস্টেশনের জন্য 167MVA 230/34.5kV তেল নিমজ্জিত পাওয়ার ট্রান্সফরমার

উত্তর: প্রযুক্তিগত অনুমোদনের পর Winley স্পষ্ট ক্ষমতা-ভিত্তিক লিড টাইম প্রদান করে: 10MVA-এর নিচের ট্রান্সফরমারের জন্য 8-10 সপ্তাহ, 10-40MVA ট্রান্সফরমারের জন্য 10-12 সপ্তাহ এবং 40-100MVA ট্রান্সফরমারের জন্য 18-20 সপ্তাহ। 230kV পাওয়ার ট্রান্সফরমারগুলির জন্য, স্ট্যান্ডার্ড লিড টাইম হল 20 সপ্তাহ৷ আমরা অগ্রগতি ট্র্যাক করতে সাহায্য করার জন্য একটি বিশদ উত্পাদন সময়সূচী এবং রিয়েল-টাইম উত্পাদন ফটোও সরবরাহ করি৷

উত্তর: আমরা মাত্র 1 ইউনিটের একটি নমনীয় MOQ অফার করি। 24/7 সমর্থন সহ 1-3 দিনের মধ্যে সম্পূর্ণ অনুসন্ধানগুলি উদ্ধৃত করা হয়। পুনর্নবীকরণযোগ্য শক্তি, ডেটা সেন্টার এবং বৃহৎ শিল্প প্রকল্পগুলিতে আমাদের বিস্তৃত উত্তর আমেরিকার অভিজ্ঞতাকে কাজে লাগিয়ে, আমরা অত্যন্ত সাশ্রয়ী এবং নির্ভরযোগ্য সমাধান নিশ্চিত করি।

উত্তর: হ্যাঁ, আমরা OEM এবং ODM গ্রহণ করি। Winley 230kV পর্যন্ত HV সিস্টেম সহ 450MVA পর্যন্ত পাওয়ার ট্রান্সফরমারের জন্য পরিষেবা প্রদান করে। কোয়ালিট্রোল, ইটন কুপার, এবং এমআর-এর মতো ব্র্যান্ডের উপাদানগুলিকে একীভূত করার ক্ষমতা সহ আমরা গ্রাহকের অঙ্কন অনুযায়ী বৈদ্যুতিক পরামিতি, গঠন, তরল, সুরক্ষা, সুইচ, গেজ, ট্যাঙ্ক এবং পেইন্ট কাস্টমাইজ করতে পারি।

উঃ হ্যাঁ। Winley পাওয়ার ট্রান্সফরমারগুলি ANSI/IEEE, CSA, NEMA, প্রাসঙ্গিক ASTM মান এবং IEC 60076 এর সাথে কঠোরভাবে প্রকৌশলী এবং তৈরি করা হয়। আমরা মার্কিন যুক্তরাষ্ট্র এবং কানাডা জুড়ে একটি প্রমাণিত ট্র্যাক রেকর্ড নিয়ে এসেছি, যা শিল্প উত্পাদন, পুনর্নবীকরণযোগ্য শক্তি, এবং শক্তি বন্টন এবং বিভিন্ন পরিসর জুড়ে ক্ষমতার প্রয়োজনে গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলিকে সমর্থন করে।

উত্তর: আমরা একটি সম্পূর্ণ সম্মতি প্যাকেজ সরবরাহ করি: অনুমোদনের অঙ্কন, ডেটাশিট, নেমপ্লেট অঙ্কন, রুটিন পরীক্ষার রিপোর্ট, ইনস্টলেশন ম্যানুয়াল এবং আনুষঙ্গিক ম্যানুয়াল। আমরা আপনার প্রকল্পকে আজীবন ডকুমেন্টেশন সমর্থন সহ ব্যাক করি।

উত্তর: উইনলে নিবেদিত QC তদারকি সহ কঠোর ISO 9001 প্রক্রিয়া পরিচালনার মাধ্যমে গুণমান নিশ্চিত করে। ডেলিভারির আগে, প্রতিটি ইউনিট ব্যাপক রুটিন পরীক্ষার মধ্য দিয়ে যায়, যার মধ্যে রয়েছে উইন্ডিং রেজিস্ট্যান্স, টার্নস রেশিও, পোলারিটি এবং ফেজ রিলেশন এবং নো-লোড লস এবং এক্সিটেশন কারেন্ট পরীক্ষা। এছাড়াও আমরা ফ্যাক্টরি অ্যাকসেপ্টেন্স টেস্টিং (FAT) এবং থার্ড-পার্টি ইন্সপেকশন (SGS) কে সম্পূর্ণভাবে সমর্থন করি।

উঃ হ্যাঁ। উইনলে ইলেকট্রিক কমপ্লায়েন্ট কাস্টমস ক্লিয়ারেন্স এবং শূন্য-ক্ষতি ডেলিভারি নিশ্চিত করার জন্য বড় আকারের ট্রান্সফরমার প্রকল্পগুলির জন্য উপযোগী, সম্পূর্ণ নিয়ন্ত্রণযোগ্য পরিবহন সমাধান প্রদান করে। আমরা শিপিংয়ের মাত্রা, মোট ওজন, অফলোডিং শর্ত, সাইটের অ্যাক্সেসযোগ্যতা এবং উত্তোলন/কারচুপির প্রয়োজনীয়তা সহ জটিল লজিস্টিক কারণগুলি যাচাই করতে সক্রিয়ভাবে সহায়তা করি।

A: B/L থেকে 24 মাস। ওয়ারেন্টি সময়কালে, যদি কোনও আনুষঙ্গিক সমস্যা থাকে তবে কেবল ক্ষতিগ্রস্ত আনুষঙ্গিকগুলির ফটোগুলি সরবরাহ করুন, তারপর আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্য সংখ্যা অনুযায়ী, আমরা বিনামূল্যে জন্য সহজে ক্ষতিগ্রস্ত জিনিসপত্র প্রদান করা হবে. আপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তা প্রদান করতে পারি।
