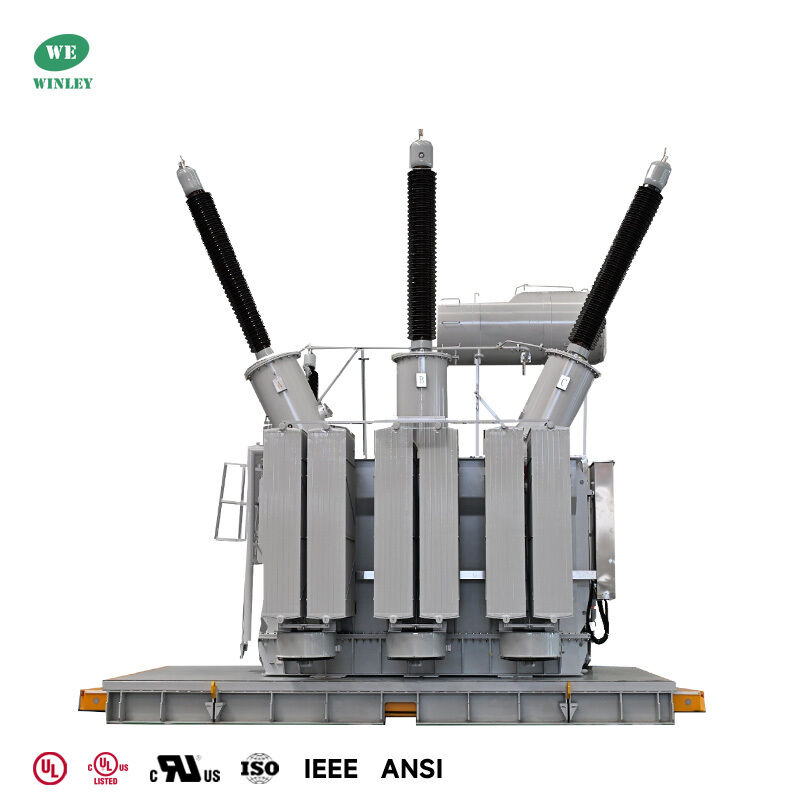

Масляный силовой трансформатор 230 кВ 100/133/167 МВА для сетевых подстанций

230кВ 100/133/167МВА масляный силовой трансформатор для сетевых подстанций

Масляный силовой трансформатор Winley мощностью 167МВА 230кВ разработан для эффективной и надежной передачи электроэнергии на коммунальных подстанциях, при расширении сетей и на крупных промышленных предприятиях. Сочетая оптимизированную электрическую конструкцию, прочную сборку и гибкую мощность охлаждения, он обеспечивает долговременную работу в требовательных энергосетях.

Ключевые особенности и преимущества:

• Низкие потери и низкий уровень шума: Медные обмотки и сердечники из электротехнической стали с ориентированным зерном в сочетании с оптимизированной изоляцией и системами охлаждения минимизируют потери энергии, рабочий шум и повышение температуры.

• Гибкая мощность для меняющихся нагрузок: Трехступенчатые номинальные мощности охлаждения 100/133/167МВА позволяют трансформатору справляться с переменными потребностями в мощности, а принудительное воздушное охлаждение обеспечивает дополнительную мощность при необходимости.

• Конструкция, устойчивая к утечкам и простая в обслуживании: Прочный масляный бак, система консервации масла типа "консерватор" и съемные радиаторы с запорными клапанами помогают снизить риск утечек и упростить техническое обслуживание.

• Надежная защита и эксплуатация на открытом воздухе: Интегрированные устройства мониторинга и защиты вместе с блоком управления из нержавеющей стали NEMA 4X обеспечивают безопасную работу на открытых подстанциях.

Индивидуальное производство до 230кВ / 450МВА

Имея 35 инженеров по исследованиям и разработкам и обширный опыт работы в североамериканских энергетических проектах, Winley предлагает индивидуальные трансформаторные решения, охватывающие электрическую конструкцию, системы охлаждения, защитное оборудование и специфические требования проекта, подкрепленные заводскими испытаниями и технической документацией.

1. Трехобмоточная конструкция с медными обмотками

Медные обмотки с конфигурацией 230/34.5/13.8кВ обеспечивают высокопроизводительное преобразование мощности для коммунальных подстанций и промышленных распределительных сетей.

2. Трехступенчатая система охлаждения

Охлаждение ONAN/ONAF1/ONAF2 обеспечивает номинальные мощности 100/133/167МВА, позволяя трансформатору справляться с меняющимися нагрузками.

3. Консервация масла типа "консерватор"

Система консервации масла с минеральным маслом типа II без ПХБ обеспечивает эффективность изоляции и долговременную работу на открытом воздухе.

4. Съемные радиаторы с запорными клапанами

Съемные радиаторы и запорные клапаны упрощают осмотр, обслуживание и ремонт системы охлаждения.

5. Высоковольтный переключатель ответвлений с пятью положениями

Высоковольтный переключатель ответвлений под нагрузкой обеспечивает диапазон регулирования ±5% для различных требований к напряжению системы.

6. Интегрированный мониторинг и защита

Мониторинг температуры масла и обмоток, защита от давления и блок управления из нержавеющей стали NEMA 4X обеспечивают безопасную работу и удобный мониторинг системы.

1. Региональное распределение электроэнергии

Поддерживает растущие потребности в электроэнергии городов, населенных пунктов и коммерческих районов, обеспечивая надежное питание для повседневной инфраструктуры.

2. Расширение и модернизация подстанций

Идеально подходит для коммунальных предприятий, расширяющих мощность сети, заменяющих устаревшие трансформаторы или модернизирующих подстанции для удовлетворения растущего спроса на электроэнергию.

3. Крупные промышленные предприятия

Разработан для крупных производственных предприятий, горнодобывающих предприятий и энергоемких объектов, где стабильное электроснабжение имеет решающее значение для ежедневного производства.

• Трехфазный масляный силовой трансформатор серии 121КВ 20000КВА
• Трансформатор подстанции 34МВА 11кВ для крупных промышленных подстанций
• Трехобмоточный силовой трансформатор 225МВА 230кВ для BESS

О: Winley предоставляет четкие сроки поставки в зависимости от мощности после технического одобрения: 8–10 недель для трансформаторов мощностью менее 10МВА, 10–12 недель для трансформаторов мощностью 10–40МВА и 18–20 недель для трансформаторов мощностью 40–100МВА. Для силовых трансформаторов 230кВ стандартный срок поставки составляет 20 недель. Мы также предоставляем подробный график производства и фотографии производственного процесса в реальном времени, чтобы помочь отслеживать прогресс.

О: Мы предлагаем гибкий минимальный объем заказа всего 1 единица. Полные запросы обрабатываются в течение 1-3 дней с круглосуточной поддержкой. Используя наш обширный североамериканский опыт в области возобновляемой энергетики, центров обработки данных и крупных промышленных проектов, мы гарантируем высокоэффективные и надежные решения.

О: Да, мы принимаем OEM и ODM. Winley предоставляет услуги для силовых трансформаторов мощностью до 450МВА с высоковольтными системами до 230кВ. Мы можем настроить электрические параметры, конструкцию, жидкость, защиту, переключатели, датчики, бак и покраску в соответствии с чертежами заказчика, с возможностью интеграции компонентов от таких брендов, как Qualitrol, Eaton Cooper и MR.

О: Да. Силовые трансформаторы Winley разработаны и изготовлены в строгом соответствии со стандартами ANSI/IEEE, CSA, NEMA, соответствующими стандартами ASTM и IEC 60076. Мы имеем подтвержденный опыт работы в Соединенных Штатах и Канаде, поддерживая критически важные приложения в промышленном производстве, возобновляемой энергетике и распределении электроэнергии в различных диапазонах мощности и напряжения.

О: Мы предоставляем полный пакет документов: чертежи для утверждения, технические характеристики, чертежи паспортной таблички, отчеты о типовых испытаниях, руководства по установке и руководства по принадлежностям. Мы также поддерживаем ваш проект пожизненной документацией.

О: Winley обеспечивает качество посредством строгого управления процессами по стандарту ISO 9001 с выделенным надзором отдела контроля качества. Перед поставкой каждое устройство проходит всесторонние типовые испытания, включая измерение сопротивления обмоток, коэффициент трансформации, полярность и фазовые соотношения, а также испытания на потери холостого хода и ток возбуждения. Мы также полностью поддерживаем заводские приемочные испытания (FAT) и инспекции третьими сторонами (SGS).

О: Да. Winley Electric предоставляет индивидуальные, полностью контролируемые транспортные решения для крупномасштабных трансформаторных проектов, чтобы обеспечить соблюдение таможенных правил и доставку без повреждений. Мы активно помогаем в проверке критически важных логистических факторов, включая габариты при транспортировке, общий вес, условия разгрузки, доступность площадки и требования к подъему/строповке.

О: 24 месяца с даты коносамента. В течение гарантийного периода, если возникнут какие-либо проблемы с принадлежностями, просто предоставьте фотографии поврежденных принадлежностей, и мы предоставим бесплатное обслуживание. В зависимости от количества продукции мы бесплатно предоставим легко повреждаемые принадлежности. Мы также можем предоставить техническую поддержку, если вам потребуется.
