Nell'approvvigionamento di trasformatori, specificandoClasse 220°CL'isolamento non significa automaticamente che il trasformatore funzionerà a 220°C, né un maggiore spazio termico da solo garantisce una migliore prestazione operativa.Per valutare se la classe 220 è la giusta per la vostra applicazione è necessario analizzare l'interazione trala classificazione del sistema di isolamento, l'innalzamento della temperatura di progettazione, l'ambiente operativo e l'ingegneria del trasformatore centrale.

• Limite termico di base:La classe 220 definisce un sistema di isolamento elettrico destinato a un limite massimo di temperatura continua di 220°C senza subire una degradazione termica precoce.Stabilisce la soglia massima di resistenza del materiale sotto stress termico continuo, che serve come limite di sicurezza piuttosto che come punto di funzionamento giornaliero previsto.

• Ingegneria a livello di sistema:La classe di isolamento non si riferisce a un singolo materiale.Winley's UL 1446 riconosciuto Classe 220 ((R) sistema, File E531317 / Sistema XMWE01), rappresenta una matrice chimicamente completamente compatibile di avvolgimento a filo magnetico, barriere DuPont Nomex, isolamento di fase, avvolgimento di nucleo e resine VPI ad alta temperatura.Ogni singolo materiale, dai nastri a piombo ai blocchi spazzatori strutturali, deve essere sottoposto a rigorose prove di invecchiamento termico in tubo sigillato per garantire che non si verifichi alcuna degradazione chimica., fuori-gasamento o rottura dielettrica si verifica durante il ciclo termico ad alta temperatura.

Per comprendere il comportamento termico dei trasformatori è necessario separare i limiti termici dei materiali dai limiti di progettazione operativa:

Temperatura ambiente + aumento della temperatura + limite di temperatura del punto caldo = temperatura di avvolgimento effettiva

• Temperatura ambiente:Temperatura massima di riferimento dell'aria di raffreddamento circostante (in genere 40°C).

• Aumento della temperatura:Aumento della temperatura media di avvolgimento ammissibile rispetto all'ambiente ambiente a pieno carico (comunemente 150°C, 115°C o 80°C).

• Indennità per i punti caldi:Compensazione del margine termico per i punti caldi locali interni (in genere limite di 30 °C).

• Limite del sistema di classe 220:Il tappo di resistenza termica per l'intera matrice di isolamento (220°C).

Combinazione di unSistema di isolamento di classe 220 con un aumento della temperatura di progettazione inferiore (ad esempio, 115°C o 80°C)Secondo la teoria della velocità di reazione di Arrhenius,ogni riduzione di 10°C della temperatura di esercizio al di sotto del valore nominale del sistema di isolamento raddoppia approssimativamente la durata teorica dell'isolamento dielettricoL'utilizzo di un sistema di classe 220 ad un aumento di 80°C prolunga efficacemente la durata di vita dell'isolamento di molteplici quantità sotto carichi nominali.

La classe 220 non è sempre necessaria, ma offre un margine termico maggiore quando il trasformatore opera sotto stress termico più elevato.

• Temperatura ambiente elevata:In luoghi come impianti solari nel deserto, impianti industriali pesanti, installazioni sui tetti o stanze elettriche poco ventilate,la temperatura ambiente può rimanere per lunghi periodi vicino o superiore al valore di riferimento di progettazione standard di 40°CUna temperatura ambiente più elevata aumenta la temperatura di partenza dell'avvolgimento e riduce la distanza rimanente al limite di temperatura del sistema di isolamento.La classe 220 fornisce un livello di resistenza termica superiore per queste condizioni di funzionamento e offre al trasformatore più spazio per adattarsi ai cambiamenti della temperatura ambiente e del carico.

• Carichi armonici e carico del fattore K:VFD, sistemi UPS, data center, sistemi di ricarica EV e altri carichi non lineari introducono correnti armoniche che aumentano le perdite di avvolgimento e di perdita.Le perdite aggiuntive vengono convertite in calore all'interno del trasformatore e possono aumentare la temperatura di avvolgimento anche quando il livello di carico apparente sembra normale.Per le applicazioni a carico armonico, la classe 220 fornisce un margine termico aggiuntivo contro il riscaldamento supplementare associato a carichi non lineari.

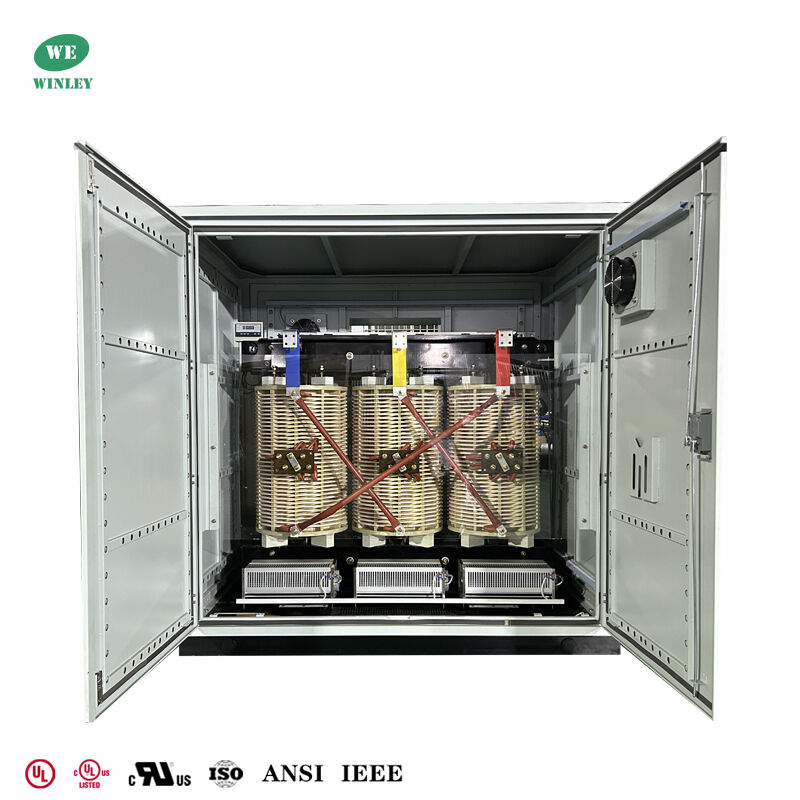

• Margine di sovraccarico di emergenza:Quando viene utilizzato il raffreddamento AF, la temperatura di avvolgimento aumenta più velocemente rispetto al carico a stato stazionario.il flusso d'aria aggiunto migliora la dissipazione del calore e aiuta il trasformatore a trasportare un carico più elevato per un periodo definitoUn sistema di isolamento di classe 220 combinato con una progettazione a bassa temperatura di aumento fornisce più spazio termico durante questi periodi di picco di carico,riducendo la possibilità di avvicinarsi al limite di temperatura di isolamento o di attivare la protezione ad alta temperatura.

Materiali isolanti + resina impregnante + processo VPI = struttura isolante completa

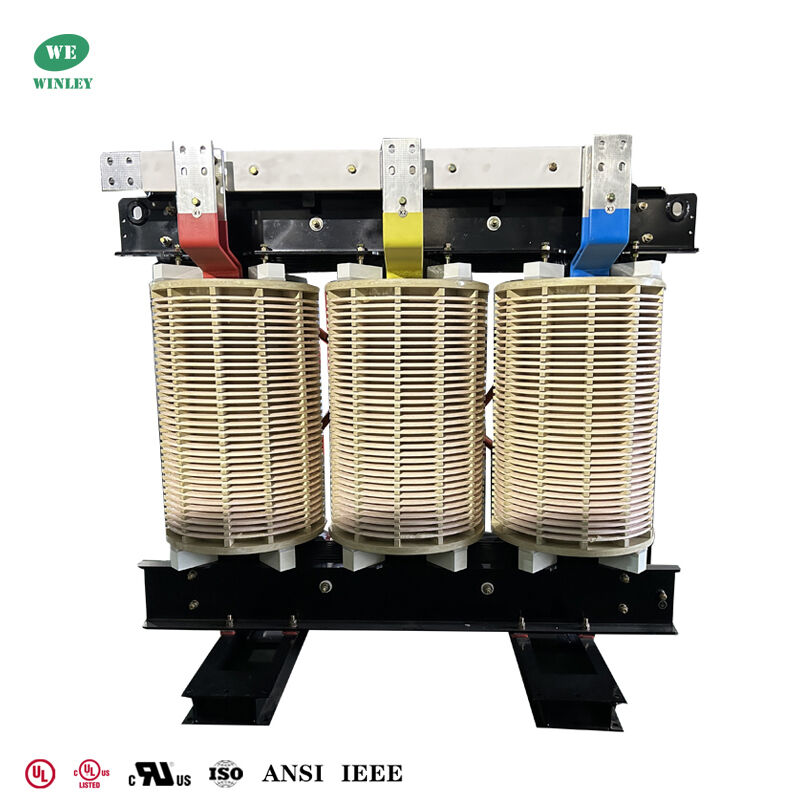

L'impregnazione a pressione di vuoto (VPI) è una tecnica di processo, mentre la classe 220 è una specifica termologica.Anche i materiali isolanti di prima qualità a 220 °C subiranno un guasto dielettrico prematuro se le sacche d'aria microscopiche rimangono aperte all'interno della bobina.

• Impregnazione senza vuoto:Gli avvolgimenti a secco subiscono cicli alternativi di vuoto e pressione per spingere le resine ad alta temperatura in profondità nei vuoti tra i strati, nelle sovrapposizioni di nastro e nelle fessure del filo magnetico.

• Prevenzione delle scariche parziali:Nelle applicazioni ad alta temperatura, i micro vuoti persistenti innescano una concentrazione localizzata del campo elettrico, portando a scarica parziale (PD) e rottura dielettrica.La completa impregnazione VPI elimina questi vuoti interni mentre lega l'intero avvolgimento in un blocco monolitico solido resistente alle forze meccaniche di corto circuito e all'ingresso di umidità.

Le certificazioni forniscono una prova verificata della conformità e della sicurezza strutturale quando specificano i trasformatori della classe 220 VPI:

• UL 1446 (Sistemi di isolamento elettrico):Valida l'invecchiamento termico a lungo termine e la compatibilità chimica tra tutti i materiali isolanti.Winley Electric possiede sistemi di isolamento riconosciuti UL 1446 fino alla classe 220 (((R), garantendo la stabilità del sistema in cicli ad alta temperatura.Questa norma certifica che tutti i materiali del sistema funzionano armoniosamente senza subire degradazioni chimiche pericolose o guasti dielettrici durante decenni di funzionamento..

• UL 1561 (trasformatori di tipo secco per uso generale e di potenza):Valuta la completa sicurezza elettrica del trasformatore, i limiti di aumento della temperatura di progetto e l'integrità strutturale durante le prove di funzionamento (Winley UL 1561 File E531446) conferma che la costruzione finale del trasformatore, compresi gli spazi liberi e le connessioni terminali, è conforme ai severi codici di sicurezza elettrica nordamericani.



Per evitare quote non corrispondenti o problemi di progettazione termica, assicurarsi che la RFQ specifichi i seguenti parametri:

• Classe di sistema di isolamento:(ad esempio, classe 220°C / classe H)

• Aumento della temperatura bersaglio:(ad esempio, aumento di 115 °C rispetto a 40 °C ambiente per un'elevata efficienza e spazio termico)

• Intervallo di funzionamento ambientale:(Standard 40°C o ambiente elevato specifico del sito)

• Classificazione armonica / fattore K:(Standard K-1, o K-4 / K-13 / K-20 per carichi VFD / Data Center)

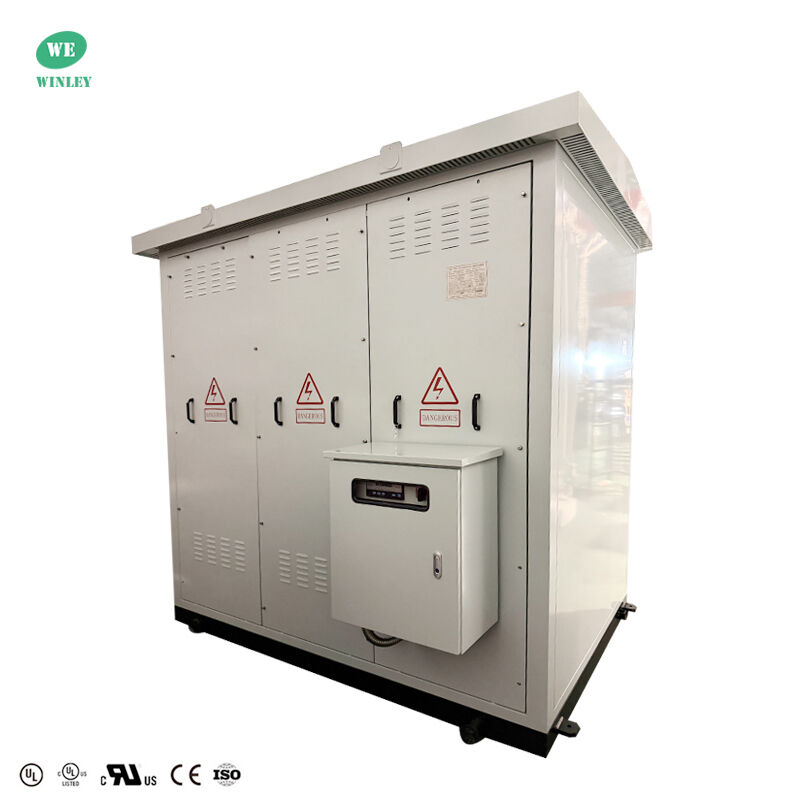

• Metodo di raffreddamento e contenitore:(Auto raffreddamento AN o AF ad aria forzata; NEMA 1 all'interno, NEMA 3R all'esterno)

• Materiale del conduttore e impedenza:(avvolgimenti in rame o alluminio; limiti di impedenza specificati)

• Certificazioni richieste:(marchio di conformità UL 1446 / UL 1561)

L'isolamento di classe 220 non è un semplice aggiornamento standard da selezionare in isolamento.condizioni ambientali del sito, e processi di produzione certificati VPI. Valutando sistematicamente questi elementi, i team di ingegneria possono ridurre il costo totale di proprietà (TCO) garantendo al contempo un'affidabilità della rete senza compromessi.

Per i progetti di trasformatori VPI in Nord America, Winley offre una conformità a doppio livello combinando unSistema di isolamento di classe 220 (R) riconosciuto UL(File E531317, Sistema XMWE01) conCertificazione UL/cUL per trasformatori elencati(file E531446 sotto UL 1561). Progettiamo soluzioni VPI personalizzate su misura per le vostre applicazioni – bilanciando l'aumento della temperatura di progettazione, classificazioni armoniche del fattore K, modalità di raffreddamento AN/AF,con una lunghezza massima non superiore a 50 mm, tolleranze di impedenza specificate e contenitori NEMA 1/3R/4/4X.

Con l'appoggio di installazioni provate in campo in data center, impianti industriali, complessi commerciali, centrali elettriche rinnovabili e infrastrutture di servizi pubblici,Il nostro team di ingegneri fornisce il completo allineamento del progetto conANSI/IEEE, UL, CSA, NEMA e US DOE 10 CFR Parte 431 / CAN CSA-C802norme di efficienza energetica.

Sia che il vostro progetto richieda un aumento di temperatura specifico, un impegno armonico severo o requisiti di custodia personalizzati, i nostri ingegneri applicativi sono pronti ad assistervi.Inviateci il vostro programma di trasformazione, diagramma a linea singola (SLD) o RFQ per ricevere una valutazione tecnica completa e una proposta commerciale.
